Pola 3000 онлайн анализатор для определения размера частиц

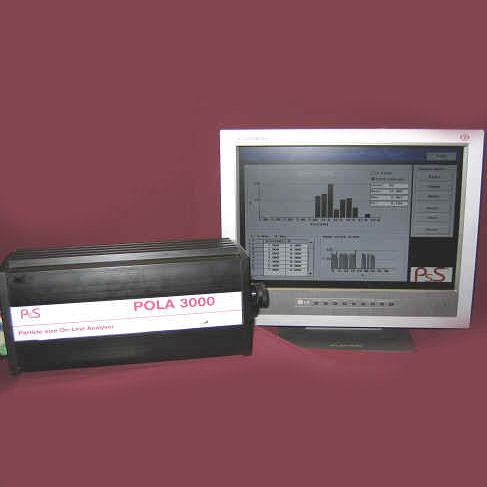

Pola 3000 – онлайн анализатор для определения размера частиц. Прибор представляет собой надежную систему, специально разработанную для работы в жестких внешних условиях.

Pola 3000 может быть соединен напрямую к системе управления ПЛК (программируемый логический контроллер), использующей отраслевой стандарт Modbus. Pola 3000 управляется встроенным микропроцессором без жесткого диска, что исключает проблему его повреждения в пыльных условиях. Весь прибор герметично закрыт в контейнере NEMA, устойчивом к пыльной вибрации. Прибор питается от 24В, тем самым, исключая проблемы, связанные с высоким напряжением. Pola 3000 может измерять частицы от 40 мкм до более чем 40 мм 24 часа в сутки, 7 дней в неделю.

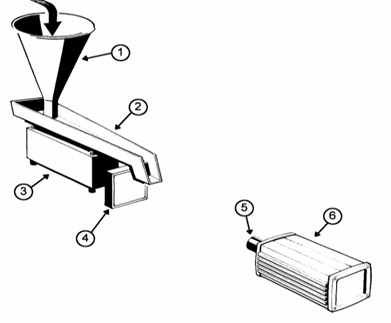

Система OptiSizer PSDA™

Устройство для передачи образца

Получение и обработка  изображения

1) Питающая воронка

2) Загрузочный лоток

3) Вибратор

4) Свет

5) Линзы и промежуточные кольца

6) OptiSizer PSDA ™

Преимущества

  • анализ в режиме реального времени;
  • замена традиционных методов (например, просеивание) более современным;
  • напрямую соединен с системой управления ПЛК благодаря ПО по отраслевому стандарту;
  • непрерывно проверяет и анализирует продукт в реальном времени;
  • встроенный микропроцессор;
  • устойчивая конструкция для эксплуатации в жестких внешних условиях;
  • компактность, подходит для использования в ограниченных пространствах;
  • диапазон измерения размеров частиц: от 40 мкм до 40 мм

Система Pola 3000 характеризуется наличием встроенной ПЗС-камеры (Прибор с зарядовой связью) для фиксирования изображения частиц, движущихся на высокой скорости. Камера установлена таким образом, что поле зрения включает постоянный поток продукта, который поступает с вибрирующего лотка. Освещение материала позволяет камере фиксировать четкие изображения частиц ежесекундно.

Изображения немедленно оцифровываются и отправляются на встроенный процессор, где программное обеспечение Pola 3000 PSDA анализирует данные и выстраивает базу данных многих тысяч частиц, которая затем преобразуется в информацию базовых команд SCSI-3 для простой интерпретации результатов проверки. Встроенный интерфейс RS232 передает данные в систему ПЛК для интегрирования с существующим процессом аппаратуры управления для автоматической корректировки продукта.

Pola 3000 имеет три независимых памяти (аккумуляторы), которые могут быть установлены для разных отрезков времени анализа. Они могут быть полезны для перекрестной проверки каждого отрезка времени, чтобы удостовериться в надежности статистических данных.

Применение:

  • Гранулы
  • Кристаллы
  • Сахар
  • Соль
  • Железная руда
  • Зерновые культуры
  • Гранулы удобрений
  • Заполнители
  • Полимеры
  • Кофе
  • Полезные ископаемые
  • Продукты питания
  • Уголь

Технические характеристики

ПЗС-элемент



Разрешающая способность элементов изображения

748х512

Фиксирование изображения

асинхронное

Время сканирования/Изображение:

2х20 мс. Чересстрочное видео

Время сканирования/Линия:

64 пс

Количество оттенков серого:

256

Время затвора:

контролируется ПО

Компьютер





буфер кадра – 2 изображения



многозадачная операционная система в реальном времени



обработка изображений



процессор анализа изображения: TMS 34020

Вход/Выход





4х цифровых входа (изолированная оптопара)



1х вход цифрового переключателя (для обнаружения части дефекта)



3х цифровых выхода (твёрдотельное реле) 48В, максимум 10мА/50мВт



1х аналоговый выход, 4-20мА



1х выход стобоскопического источника света (изолированная оптопара) 48В, максимум 10мА/50мВт



1х RS232



1х RS232 / RS485 / RS 422 / порт для подключения мыши



Стандартный выход на монитор стандарта SVGA



Стандартный выход на клавиатуру (6-пин) мини DIN

Энергопотребление

24В переменного тока или 24В постоянного тока (25Вт)

Оправа объектива

С

Другое



Температурный диапазон:

0oС-45oС

Влажность

Не конденсируется

Сертификация СЕ
