Программируемый криозамораживатель IceCube
Программируемый криозамораживатель IceCube широко используется в биологических исследованиях и медицине для замораживания различных материалов в жидком азоте: компонентов крови, костного мозга, клеток тканей, органов, кожи, спермы, ооцитов, эмбрионов и многого другого.
Принцип работы прибора заключается в следующем. Жидкий азот от внешнего источника (сосуда для хранения и подачи жидкого азота) по специальному шлангу подается в IceCube под небольшим давлением. В камере прибора жидкий азот контролируемым образом испаряется и помещенные внутри камеры образцы охлаждаются с определенной скоростью согласно заданной программе.

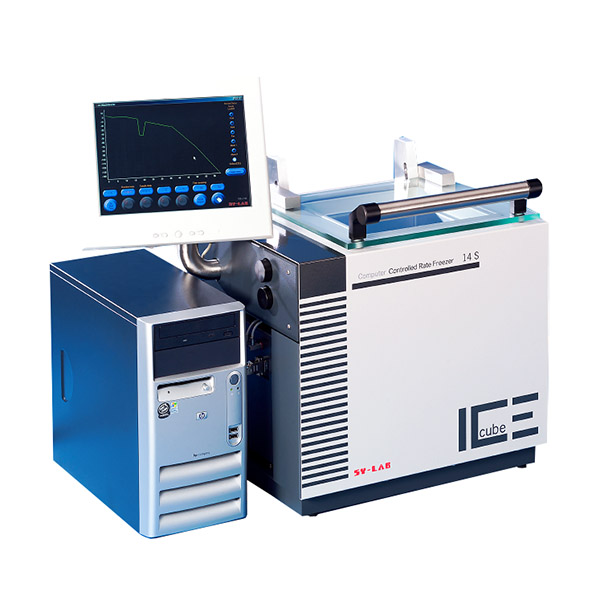

Управление прибором осуществляется с помощью компьютера. Прибор может быть оборудован цветным контактным монитором (версия В), с которого и производится управление. В данном случае необходим только системный компьютерный блок. Либо управление осуществляется с обычного компьютера с помощью мыши (версия А). Интерактивный интерфейс позволяет легко управлять программным обеспечением, имеющим удобную систему меню. Задание температуры с помощью графической программы дает возможность легко и быстро воспроизводить даже сложные температурные процессы.
Программное обеспечение
Прибор управляется с помощью гибкого программного обеспечения в среде WINDOWS с удобной системой меню. Специальные тестовые процедуры позволяют получить техническую информацию о состоянии прибора. Количество программ замораживания, которые могут храниться в памяти прибора, ограничено только памятью компьютера. Графическое изображение кривых изменения температуры позволяет осуществлять постоянный контроль и быструю оптимизацию процессов охлаждения или оттаивания.
Технические характеристики
|
Технические характеристики |
IceCube 14M |
IceCube 14S |
|---|---|---|
|
Диапазон температур, oC |
от +40 до 180 |
|
|
Скорость замораживания 0,01, oC/мин |
60 |
|
|
Скорость нагрева 0,01, oC/мин |
15 |
|
|
Шаг измерения температуры, oC |
0,01 |
|
|
Объем камеры, л |
36 |
16,4 |
|
Размеры камеры, ДхШхВ, мм |
297х317х378 |
217х217х348 |
|
Внешние размеры, ДхШхВ, мм |
630х510х55 |
540х420х520 |
|
Вместимость криосоломок 0,25 и 0,5 мл |
2760 |
1080 |
|
Вместимость криопробирок 1,8 и 2 мл |
1128 |
480 |
|
Вместимость криопробирок 5 мл |
564 |
240 |
|
Вместимость криопакетов |
11 |
6 |
|
Вместимость криопакетов в металлических кассетах |
16 |
11 |
|
Сосуд для подачи жидкого азота |
Сосуд с жидким азотом вместимостью от 30 до 240 л и давлением от 0,5 до 1,5 бар |
|
|
Автосидинг |
Автоматическая подача жидкого азота по дополнительному контуру для осуществления автосидинга (контроля кристаллизации) |
|
|
Масса нетто без компьютера, кг |
39 |
29 |
Программное обеспечение, графика, вывод данных:
- возможность вывода на дисплей графиков изменения температур от всех датчиков (например заданное программой, температура в камере и температура образца)
- практически неограниченное количество программ замораживания
- удобная система меню
- компенсация тепла при фазовых превращениях
- возможность редактирования введенных программ
- специальная программа калибровки термометра
- индикация даты и времени
- струйный принтер для вывода числовых и графических данных
