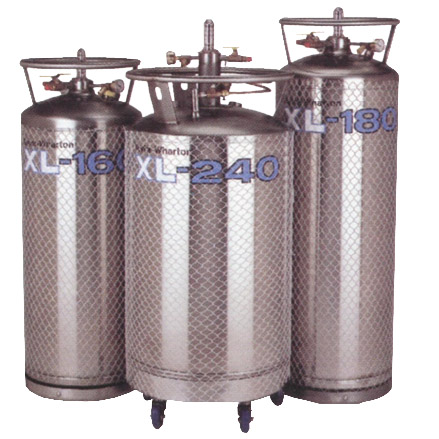

Сосуды Дьюара серии XL



Для бесперебойного обеспечения жидким и газообразным азотом предлагаются специальные сосуды серии XL. Они изготовлены из нержавеющей стали и имеют встроенный измеритель уровня жидкости. Целая система специальных вентилей и предохранительных клапанов позволит наполнять их от внешнего источника жидкого азота, регулировать давление внутри сосуда, а также обеспечивать равномерную подачу газа потребителям под давлением от 15,9 до 24 бар.

Технические характеристики

Модель

XL70

XL120

XL160

XL180

XL240

Максимальный объем сжиженного газа, л



70



126



163



189



250

Полезный объем сжиженного газа, л



67



120



160



181



240

Максимальное рабочее давление, атм.



1.5



1.5



1.5



1.5



1.5

Скорость испарения, %/день



3.1



2.2



1.3



1.4



1.4

Скорость подачи азота, л/мин



6



6



6



15



20

Вес пустого сосуда, кг



71



82



104



116



137

Вес полного сосуда, кг



125



179



234



263



332

Высота сосуда, мм

1065

1300

1464

1280

1510

Внешний диаметр сосуда, мм



508



508



508



660



660

Количество колесиков на сосуде



4



4



-



-



5

Сосуды Дьюара серии LD

Жидкий (сжиженный) азот сегодня широко используется в различных отраслях промышленности и народного хозяйства. В частности, он применяется:

  • В промышленности – для резки различных материалов, охлаждения работающего оборудования и техники;
  • В архитектуре – для фиксации текучих и водонаполненных грунтов в процессе возведения подземных сооружений;
  • В медицине – при удалении различных новообразований, стимуляции обновления верхних слоев кожи, для консервации клеток, органических веществ;
  • В пожаротушении.
  • Процедура сжижения этого газа достаточно сложна в технологическом плане, а для его хранения используются специализированные резервуары, называемые сосуды Дьюара. Они обеспечивают сохранение физико-химических характеристик газа и облегчают его транспортировку, хранение и использование.

    Конструкция емкостей

    Хранение жидкого азота требует использования высокопрочных резервуаров, так как газ находится под большим давлением. Так из 50 литров сжиженного газа (стандартная емкость сосудов серии LD) можно получить в 700 раз больше газообразного вещества. Кроме того, резервуар должен обеспечивать минимальную теплопроводность, чтобы исключить нагревание газа, приводящее к его резкому расширению. Типичное криохранилище малых объемов, используемое сегодня на различных производственных и медицинских предприятиях, конструктивно представляет собой два алюминиевых сосуда, расположенных один внутри другого. Между собой они соединяются общей горловиной, к конструкции которой предъявляются высокие прочностные требования. При транспортировке и эксплуатации именно эта деталь резервуара подвергается высоким нагрузкам. Причем конструктивно она должна быть максимально тонкой. Для обеспечения прочности применяется несколько решений:

  • Использование дополнительных элементов жесткости из нержавеющей стали;
  • Выполнение горловины полностью из нержавеющей стали;
  • Применение высокопрочного армированного пластика, обладающего некоторой эластичностью и упругостью.
  • В последнем случае удается несколько снизить нагрузки за счет превращения их в частично упругие и гашения вибраций. На внешнюю поверхность внутреннего резервуара наносится адсорбент, который поглощает газы, случайно попавшие в вакуумную полость между сосудами, и повышает качество вакуума. Также внутренний сосуд надежно теплоизолируется с использованием современных пористых материалов. Это позволяет сохранять температуру газа и избегать его испарения в результате нагревания и расширения. Из пространства между внутренней и внешней емкостями откачивается воздух. Таким образом, достигается дополнительная теплоизоляция, облегчается хранение сжиженного газа и снижение потерь. Хотя полностью их избежать невозможно, и они могут составлять до 3-5% в сутки для сосудов небольшого объема. Крышка сосуда также изолируется с использованием пористых материалов низкой теплопроводности. Это позволяет снизить конвекционные потери температуры. Опционально на любое криохранилище может быть установлено дополнительное оборудование, повышающее его функциональность. Например:
  • Линейка (уровень) для контроля степени наполнения резервуара;
  • Емкости для переноса (перелива) части сжиженного газа;
  • Оборудование для откачки азота;
  • Роликовое основание для транспортировки емкостей и т.д.
  • Где купить сосуды Дьюара

    Обеспечить надежное и качественное хранение сжиженного газа в небольших объемах (до 50 литров) позволят сосуды Дьюара серии LD, поставляемые компанией «Химбиолаб». Продукция отвечает всем современным требованиям надежности и безопасности, обладает высокими эксплуатационными характеристиками, прекрасно подходит и для транспортировки, и для длительного хранения, и для непосредственного использования путем подключения к различному оборудованию и технике. Серия включает набор сосудов разного объема – от 4 до 50 литров, что позволит вам обеспечить надежное хранение жидкого азота для любых нужд и в любом количестве. Корпус резервуаров имеет удобные ручки для переноса, отличается компактностью и эргономикой. Применение дополнительных аксессуаров еще более повышает удобство использования и функциональность сосудов. Уточнить наличие продукции на складе, выбрать и купить сосуды Дьюара серии LD вы можете, связавшись с нашими менеджерами по указанным телефонам. Мы являемся официальными дилерами многих крупных европейских компаний, специализирующихся на производстве криотехники. А потому гарантируем высокое качество поставляемой продукции и доступные цены на нее – так как работаем напрямую без посредников. Чтобы узнать подробности и оформить заказ, звоните нам прямо сейчас!
